高溫高壓筒型冷卻器TR4/32MPA

產品介紹：

高溫高壓筒型冷卻器TR4/32MPA

冷卻器采用壁掛式垂直安裝，樣水進出管采用可拆式螺紋連接，冷卻水進出管分別與進出水球閥接頭相連。在冷卻器上方，應預留500mm高的檢修空間，以便拆換冷卻器盤管。
結構合理，維護方便

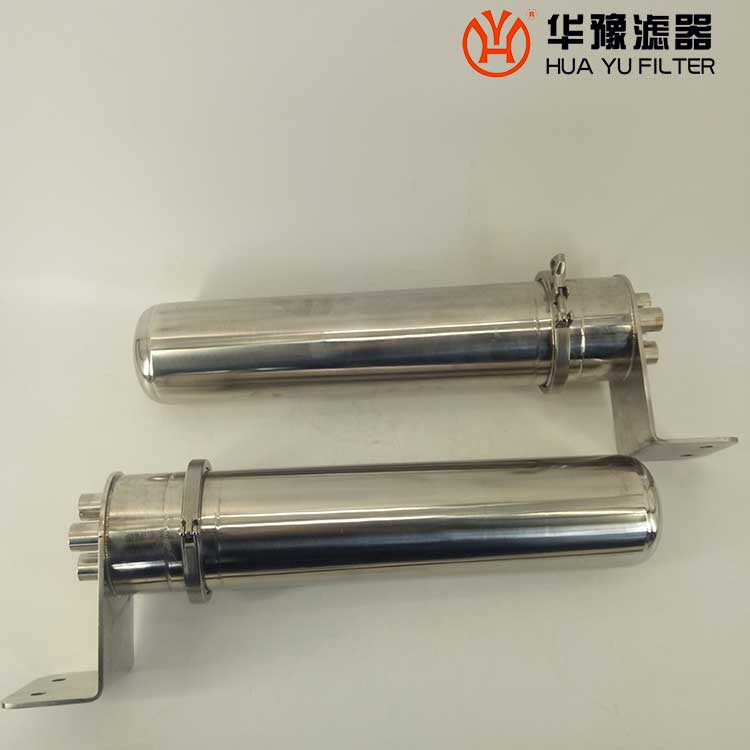

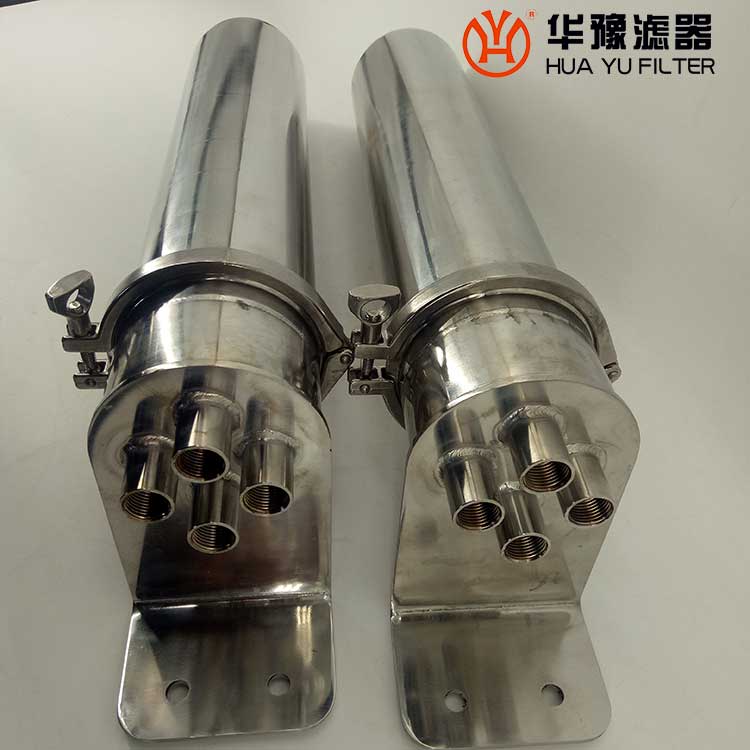

   筒形冷卻器結構組成：外筒體和盤管。
   外筒體和盤管才用法蘭聯接，更換盤管或?qū)鋮s器進行清洗，只需松開法蘭聯接螺栓，取出盤管，無需拆卸冷卻器筒體。非常方便。

取樣器安裝: 取樣冷卻器設備取樣導管上靠近冷卻器處，應裝有兩個閥門，靠近取樣點的閥門為截止閥，后面一個為針形節流閥，取樣器在工作期間, 截止閥門應全開，用節流閥調節樣品流量，一般調節在500mL/min左右，對于樣品溫度，用改變冷卻水流量的方法進行調整，樣品的流量和溫度調好后，應保持樣品常流，取樣時***調動。

結構原理
冷卻器由內螺旋管、外螺旋管組成。共同安裝在一個筒體內。外螺旋放在呈螺旋運行的冷卻水中進行熱交換；內螺旋管在呈渦流運動的冷卻水中進行熱交換，兩種冷卻水巧妙地匹配在一只冷卻器中進行流動。

性能特點
1. 采用雙筒內、外螺旋管的結構設計。在一個筒體內充分利用了冷卻空間。增加了熱交換面積。
2. 冷卻器的溫度端差為1.5℃，十分理想
3. 可采用任何冷卻水，內螺旋管完全可以分解取出，便于維修和清洗。
4. TR4漩、渦筒式高效冷卻器冷卻效果特點好，可以一只替代二只冷卻器。
